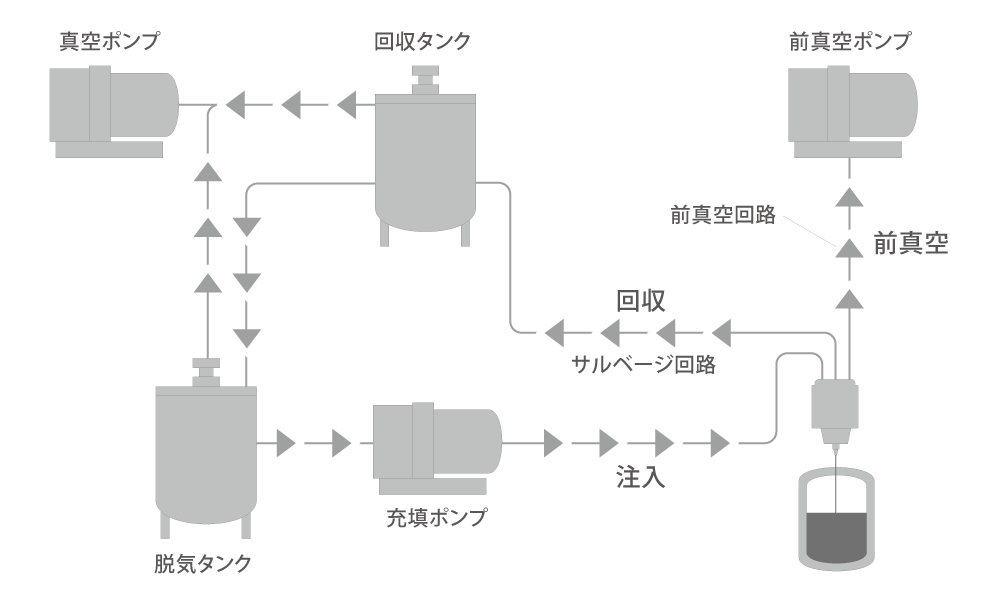

真空充填システム
容器の中の空気を排出し、真空となった容器の内に材料 を充填、注入ムラや気泡の発生を抑えるシステム。
ブレーキオイル真空充填装置
ラジエター真空充填装置
パワステオイル真空注入装置
システム構築例
ブレーキオイル真空充填装置
![i09 i09](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i09.png)

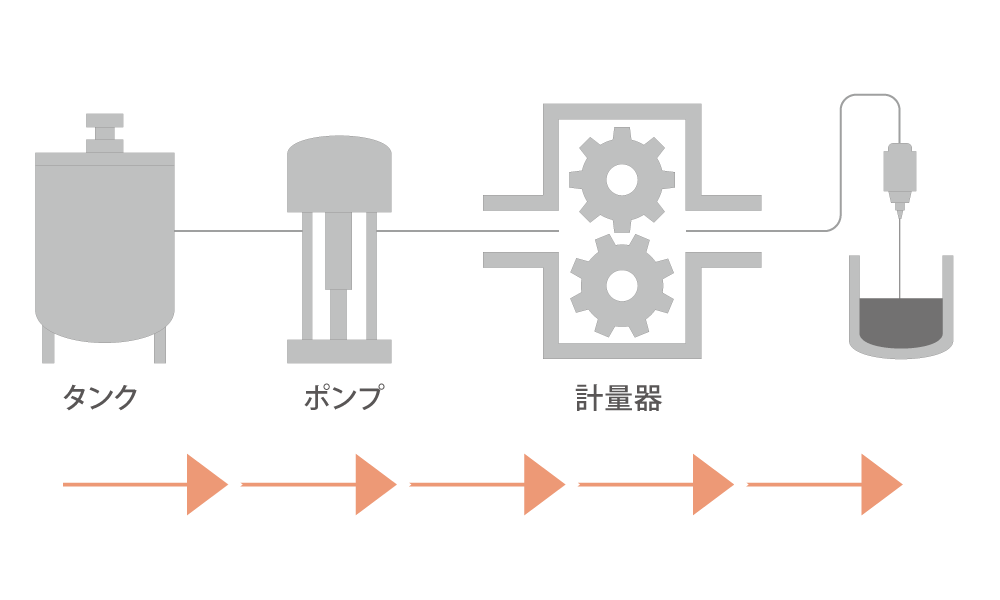

計量供給システム
材料を正確に計量し、一定量を移送供給するシステム。
燃料計量供給装置
デフオイル注入装置
ウインドウォッシャー注入装置
システム構築例
燃料計量供給装置
![i10 i10](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i10.png)

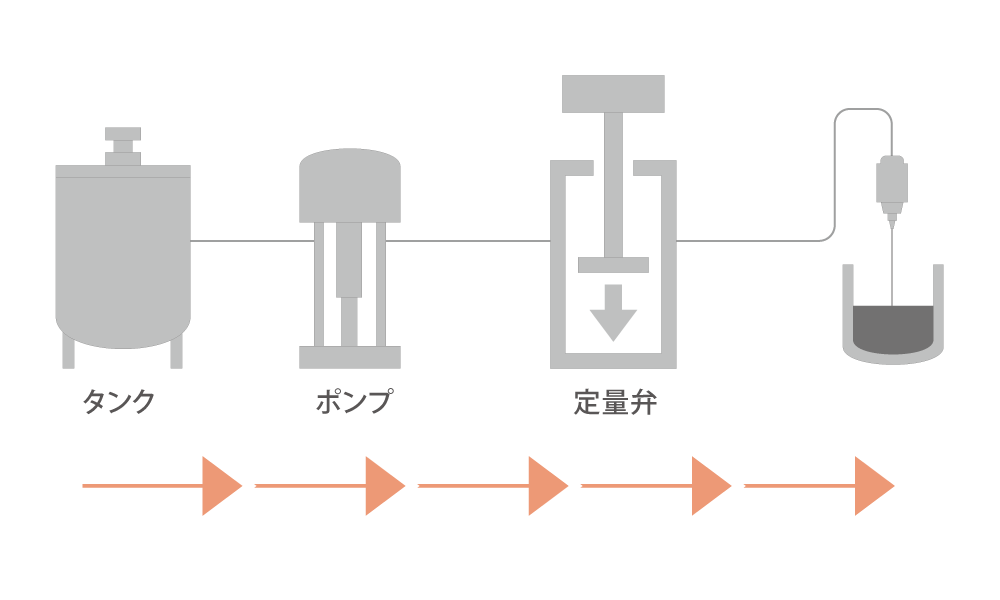

定量供給システム
材料の出力容積を一定にコントロールし、連続供給するシステム。
グリス定量注入装置
印刷インク定量供給装置
カートリッジ材定量充填装置
システム構築例
グリス定量注入装置
![i11 i11](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i11.png)
定流量システム
![i12 i12](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i12.png)

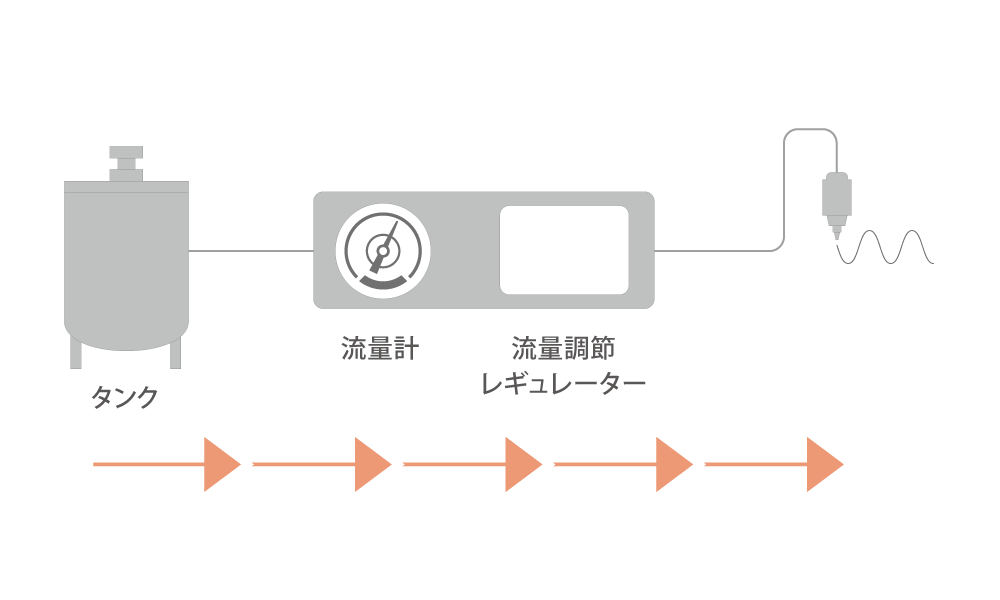

流量フィードバック方式
電子制御式の流体計量システム。流量計よりサンプリングした流量値を設定値と比較演算し、その補正信号を流量調節レギュレーターへ出力する。
![i13 i13](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i13.png)

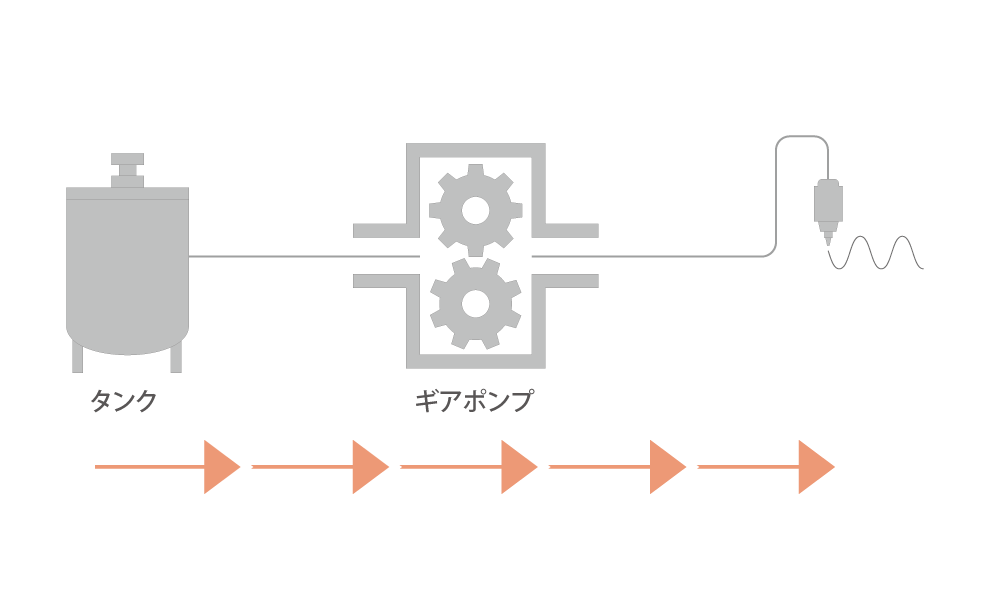

ギアポンプ方式
ポンプから塗布ガンの間にサーボモーター駆動のギアポンプを設置し、流量をコントロールする方式。連続的な定流量性の確保・制御幅が大きいなどのメリットがある。
![i14 i14](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i14.png)

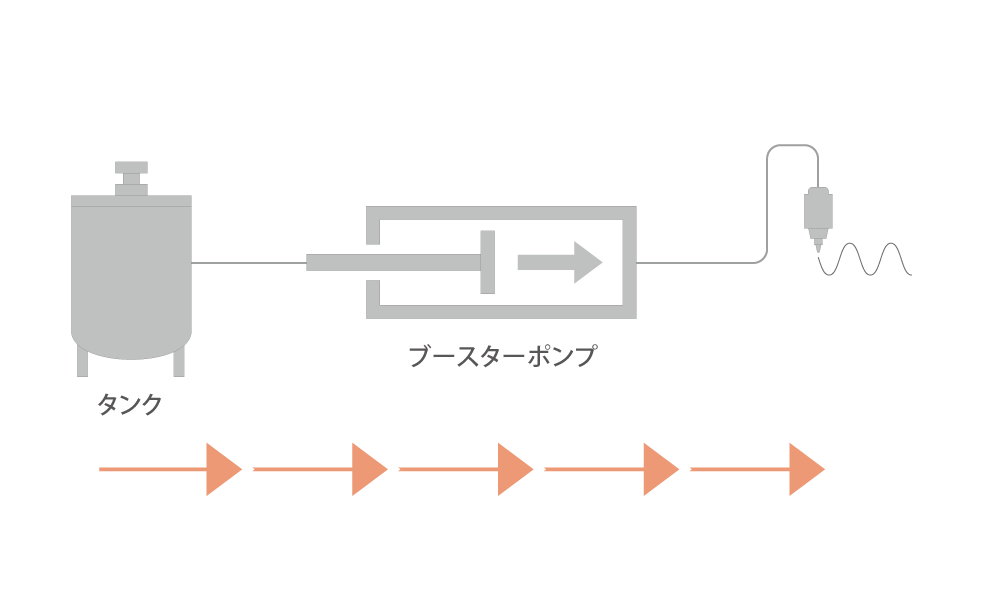

ブースターポンプ方式
ポンプから塗布ガンの経路にサーボモーター駆動のブースターポンプを設置する方式。連続吐出は不可能だが、一次側の圧力変動の影響を一切受けないメリットがある。
温調システム
![i15 i15](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i15.png)

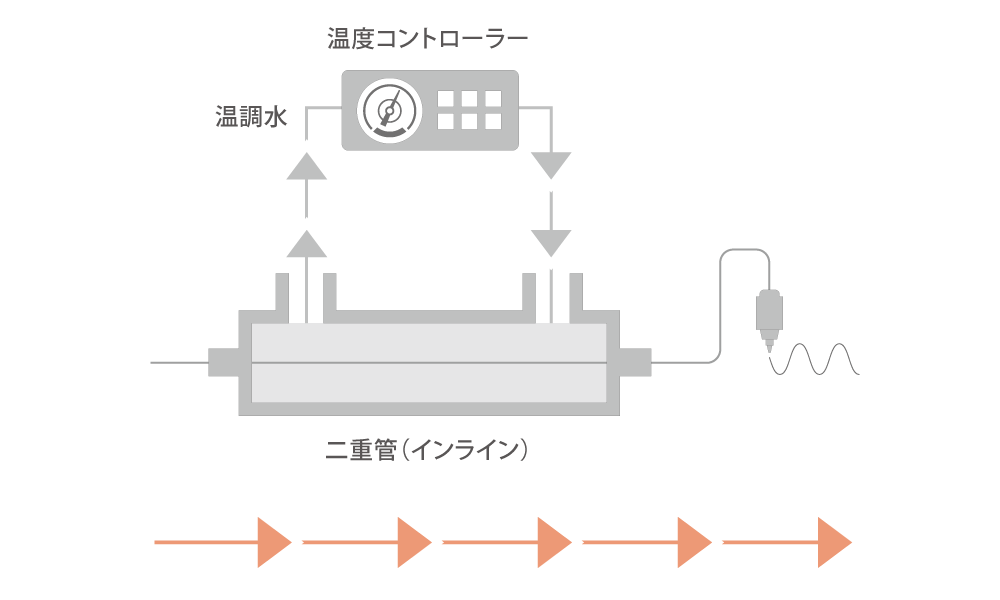

二重管(インライン)型熱交換方式
配管を二重構造にし、内側を流れる流体を温調水で温める方式。熱交換率に優れ、脈動にも強い。
![i16 i16](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i16.png)
プレート型熱交換方式
温調水で温めたプレートの間に流体を流すことで、温度調整を行う方式。何層にも重ねることで幅広い面積から熱を伝えることができ、より効率的に温めることができる。
![i17 i17](https://iec-jpn.co.jp/control-panel/wp-content/uploads/2021/10/i17.png)

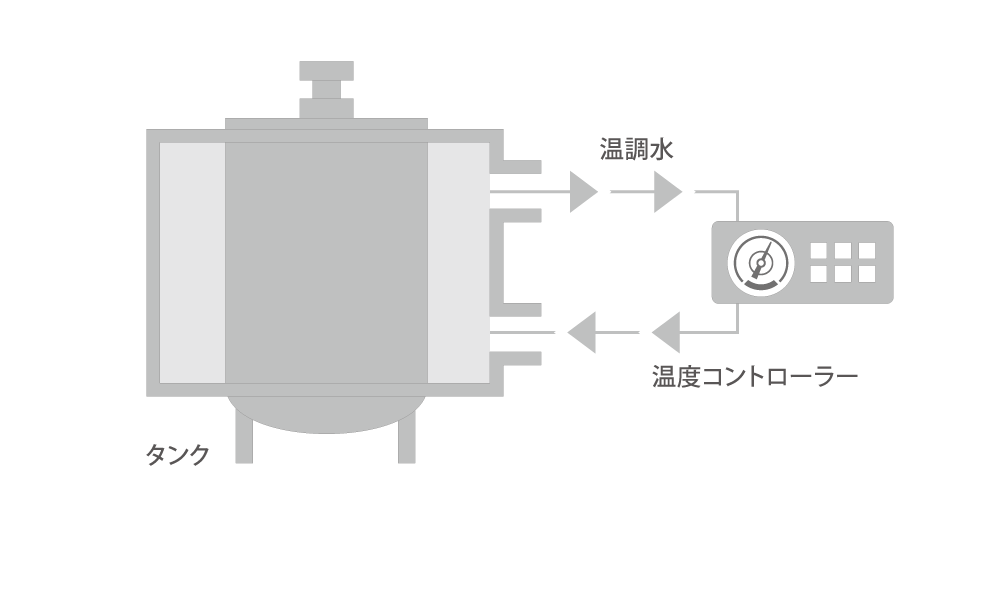

ジャケットタンク型熱交換方式
流体を保管するタンクを直接温度コントロールする方式。温調水が循環する熱源でタンクを覆い流体を温める。他の方式に比べ低コストで導入できる廉価設備。
